产品中心 Product

智能照明系统 >> 智能照明控制面板 >> 可编程场景液晶控制面板（界面可定制）


	产品名称：	可编程场景液晶控制面板（界面可定制）
	规格型号：
	你当前的代理价：	你不是代理商
	更多优惠请致电：	0577-61711633
	手机及微信号：	13588910177
	样本资料下载：	综合资料PDF 智能照明系统PDF

产品说明

液晶面板主要分模块控制界面（图1）和场景控制界面（图2）

图1

图2

点击屏幕右下角

或

图标，进入设置界面

进入液晶面板，点击上面按钮进入下面对应界面，设置完后点击“模块显示”或“主页显示”返回控制页面

1、模块编辑

2、场景编辑

3、模块显示和主页显示（请查看操作说明最前面图片）

4、模块定时

5、场景定时

6、主页设置

图3

7、七寸面板尺寸

8、四寸面板尺寸

9、接线说明

◆此款液晶面板都配有一个通讯转换器（收到货后请检查，请勿丢失！）
◆GND为DC24V电源负极，VCC和+24V为DC24V电源正极；B、A和H（CAN-H）、L（CAN-L）为通讯接口。
◆接线方法：液晶面板后面的GND、VCC 、B、A分别接在通讯转换器上端的GND、VCC 、B、A上，把通讯转换器下端的GND、+24V、H、L分别和智能照明模块的GND、+24V、H、L。
◆通讯转换器和智能照明模块装在配电箱内，如果液晶面板离通讯转换器距离远（正常50米内），为液晶面板提供单独供电。

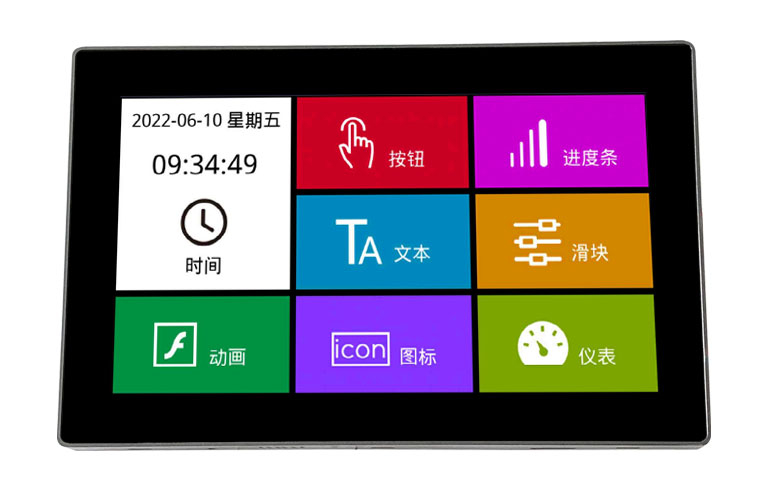

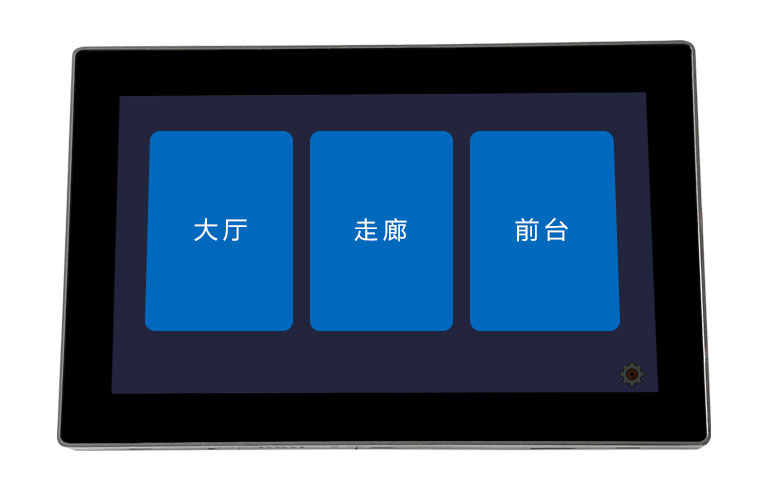

七寸液晶面板

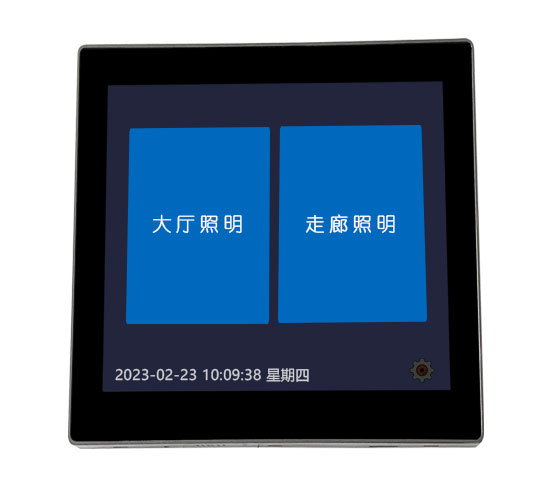

四寸液晶面板
