面板式（嵌入式）电气火灾监控探测器
1、基本功能
RK-FPS型剩余电流式电气火灾监控探测器（以下简称探测器）通过对供电线路剩余电流进行实时监控，及时发现线路隐患，排除危险。探测器通过CAN 通讯与电气火灾监控设备（以下称监控主
机）进行数据传输，监控主机可以记录探测器所监控到的异常情况，数据经监控主机分析处理后可以指示相应故障或报警类型，并发出声光报警信号。 2、技术参数
| 工作电源 |
额定电压AC220V(±10%) |
| 功耗 |
正常监视状态≤1W 报警状态≤2.5W |
| 监控报警 |
剩余电流设定范围300mA~1000mA 步进1mA |
| 开关量输出 |
继电器无源输出 |
| 触点容量 |
AC 220V/3A ，DC 30V/3A |
| 通讯接口 |
CAN总线通讯 |
| 波特率 |
20K、50K、100K |
| 有效通讯距离 |
≤1km |
| 安装方式 |
面板嵌入式安装或35mm导轨式安装 |
| 工作温度范围 |
-10℃~+55℃ |
| 储存温度范围 |
-20℃~+70℃ |
| 相对湿度 |
≤95%不结露 |
| 执行标准 |
GB 14287.2-2014 |

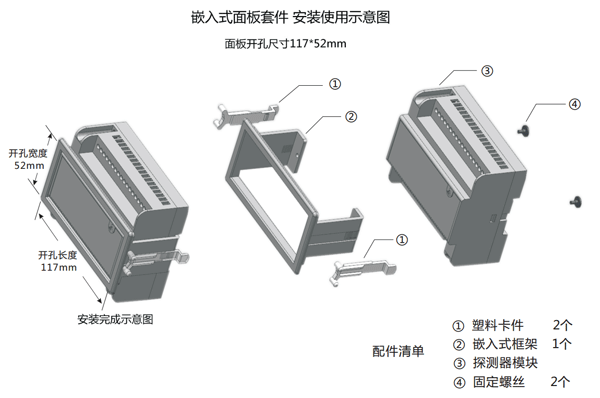

3、开孔及外形尺寸
开孔尺寸：长117mm×宽52mm
外形尺寸：长125mm×宽60mm×深57mm

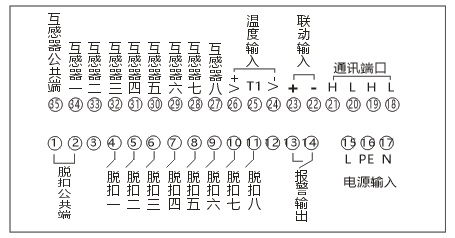

4、产品端子定义

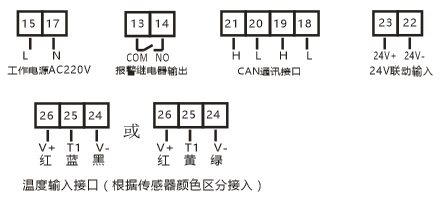

5、端口接线说明
6、单回路线路接线示意图
7、多回路线路接线示意图
|
